Tablasti zatvarač
Tehnicki podaci
FEROPLAST TABLASTI ZATVARAČ se primenjuje u cevovodima za hidraulični transport raznihfluida, čistili sa sadržajem čvrstih čestica,
gde je moguća pojava pritiska iz oba smera (npr. razdelnici cevovoda).
Osnovne karakteristike:
- Konstrukcija je predviđenaza delovanje pritiska iz oba smera, prilikom ugradnjene treba voditi računa o smeru delovanja pritiska.
- Priključne mere su predviđene za spajanje sa prirubnicama PN 16 i PN 25 prema standardu EN 1092-1,ugradne dužine zasuna su prema katalogu proizvođača. Zaptivna površina je izdignuta i moguća je primena standardnih zaptivača.
- Zatvaranje protoka se ostvaruje pločastim zatvaračem koji klizi u glavnom zaptivaču. Glavni zaptivač je od gume i omogućuje dobro zaptivanje zatvarača i uz prisustvo stranih tela.
- Navrtka vretena i gornja prirubnica imaju mere prema standardu EN ISO 5210 što omogućuje ugradnju reduktora ili aktuatora sa spoljnom energijom.U osnovnoj konstrukciji isporuka je sa ručnimtočkom.
- Vreteno je od nerđajućeg čelika sa spoljnjim navojem, izlazeće. Navrtka vretena je od Cu-legure što obezbeđuje dobro klizanje vretena.
- Zatvarač je od nerđajućeg čelika, u obliku fino obrađene ploče koja klizi u glavnom zaptivaču.
- Zatvarač je zaptiven u gornjem delu kućišta sekundarnim zaptivanjem pomoću zaptivača od gume koji se može naknadno pritezati. Ispod zatvarača je prostor koji se može čistiti sa donje strane bez skidanja zasuna sa cevovoda.
- Krajnji položaji otvoreno/zatvoreno mogu se blokirati čepom i zaključati radi sprečavanja neovlašćene upotrebe.
- Zaštita spoljnjih površina je kvalitetnom bojom otpornom na atmosferske uticaje.
Isipitivanje:
Završno ispitivanje svakog zasuna vrši se u skladu sa standardom EN 12266-1:
- Ispitivanje kućišta (P10 i P11): hidrostatičko ispitivanje vodom pritiskom 24 i 38 bar.
Kriterijum prihvatanja: vidljivo propuštanje na kućištu nije dozvoljeno, propuštanje kroz sekundarno zaptivanje nije razlog za odbijanje.
- Ispitivanje zaptivenosti sedišta (P12): hidrostatičko ispitivanje vodom pritiskom 18 i 28 bar.
Kriterijum prihvatanja: ispitivanje se vrši sa obe strane, kriterijum prihvatanja je stepen A - bez propuštanja.
Radni uslovi:
- Primena za radne fluide koji nisu agresivni prema materijalima sastavnih delova koji su u dodiru sa njima.
- Preporučen položaj ugradnje: vreteno u vertikalnom položaju, pogonski uređaj gore.

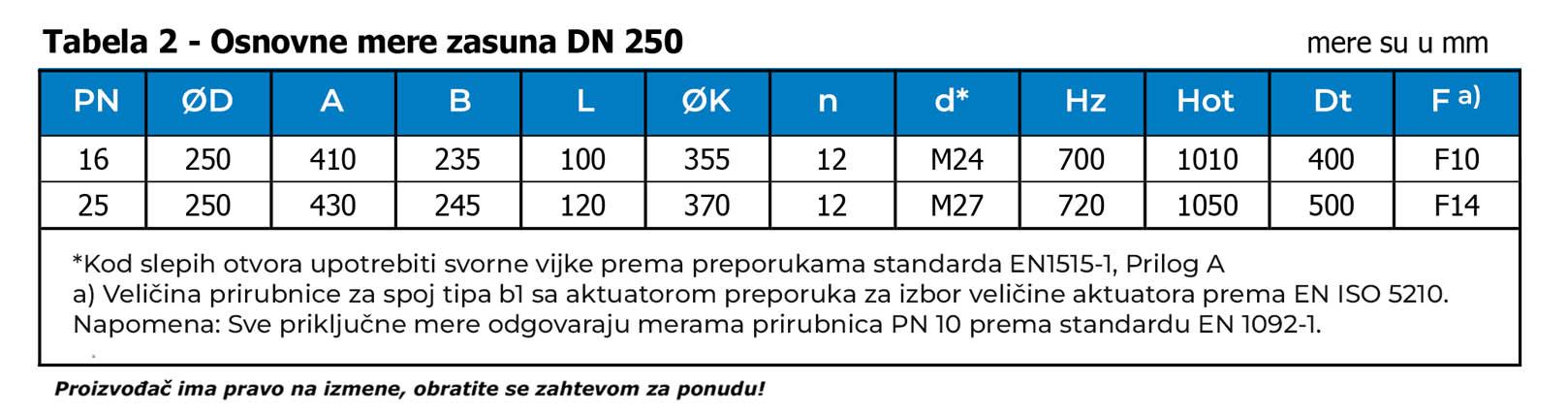

Materijali:
- Materijali sastavnih delova u osnovnoj izvedbi navedeni su u tabeli 1.
Na zahtev kupca:
- Drugi materijali sastavnih delova.
- Drugi način zaštite spoljnih površina.
